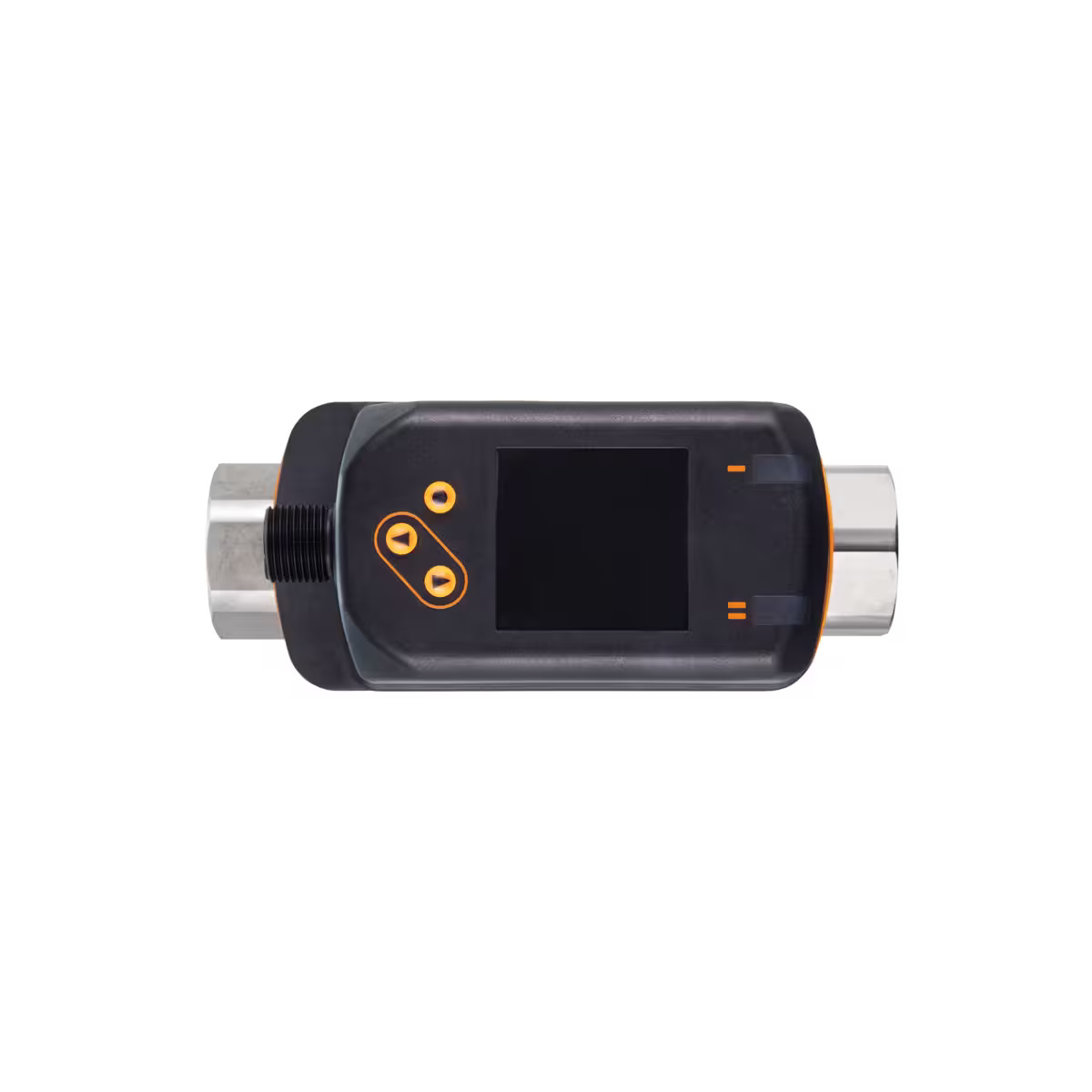

سنسور جریان و دبی ifm مدل SV4204، پارت‌نامبر SV4204
قابل استعلامکد داخلی AV-FEED-GE14NVifm

سنسور جریان و دبی ifm مدل SV4204

سنسور جریان و دبی از ifm برای کاربردهای برق و اتوماسیون صنعتی؛ قیمت، موجودی و مشخصات این کالا در چرخه به‌روزرسانی خودکار کنترل می‌شود.

پارت‌نامبر سازنده

SV4204
مشاهده سبد استعلاماستعلام فوری همین کالا

قیمت و شرایط خرید مخصوص اعضا

در حال بررسی حساب…

قیمت فقط پس از ورود امن و تأیید عضویت از سرور دریافت می‌شود و در صفحه عمومی قرار ندارد.

ورود یا درخواست عضویت

مشخصات فنی

Number of inputs and outputs
Number of analogue outputs: 2
Measuring range
1...20 l/min: 0.06...1.2 m³/h
Process connection
threaded connection G 1/2 internal thread DN8
Special feature
Gold-plated contacts
کاربرد
for industrial applications
Media
water; glycol solutions; coolants
Medium temperature [°C]
-10...90
Pressure rating
12 bar: 1.2 MPa
Note on pressure rating
up to 40 °C
MAWP for applications according to CRN [bar]
3.9
ولتاژ کاری
18...30 DC
Current consumption [mA]
< 30
Min. insulation resistance [MΩ]
100; (500 V DC)
Protection class
III
حفاظت در برابر پلاریته معکوس
دارد
Power-on delay time [s]
< 3
Measuring principle
Vortex
Total number of outputs
2
Output signal
analogue signal
Number of analogue outputs
2
Analogue current output [mA]
4...20
Max. load [Ω]
500
حفاظت اتصال کوتاه
دارد
Overload protection
دارد
Display range
0...24 l/min: 0...1.44 m³/h
Resolution
0.1 l/min: 0.005 m³/h
Analogue start point ASP
0...16 l/min: 0...0.96 m³/h
Analogue end point AEP
4...20 l/min: 0.24...1.2 m³/h
In steps of
0.1 l/min: 0.005 m³/h
Measuring dynamics
1:20
Measuring range [°C]
-10...90
Display range [°C]
-30...110
Resolution [°C]
0.5
Analogue start point [°C]
-10...70
Analogue end point [°C]
10...90
In steps of [°C]
0.5
Accuracy (in the measuring range)
± 2 % MEW; (water)
Repeatability
± 0,5 % MEW
Accuracy [K]
± 1
Response time [s]
1; (dAP = 0)
Damping process value dAP [s]
0...5
Dynamic response T05 / T09 [s]
T09 = 6
Parameter setting options
Damping for the analogue output dAA; Display unit
دمای محیط
0...60
Note on ambient temperature
medium temperature < 80 °C; medium temperature < 90 °C: 0...50 °C
Storage temperature [°C]
-20...80
درجه حفاظت
IP 65; IP 67
EMC
DIN EN 61000-6-2; DIN EN 61000-6-3
CPA approval
model number: 001VO; accuracy class: -; maximum allowable error: ± 2 % FS; Q (min): 0,09 m³/h; Q (t): 0,24 m³/h; Q (max): 1,2 m³/h
Shock resistance
DIN EN 60068-2-27: 5 g (11 ms)
Vibration resistance
DIN EN 60068-2-6: with water / 10...50 Hz 1 mm; with water / 50...2000 Hz 2 g
MTTF [years]
342
UL approval
UL approval no.: I002
Pressure Equipment Directive
Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request
Weight [g]
439.5
Housing
rectangular
Dimensions [mm]
110 x 45 x 72
Materials
stainless steel (316L/1.4404); PC; PBT+PC-GF30; PPS; TPE-U
Materials (wetted parts)
stainless steel (316L/1.4404); ETFE; PA 6T; PPS; FKM
Tightening torque [Nm]
30
Display
colour display 1,44", 128 x 128 pixels; 2 x LED, yellow
Remarks
MW = measured value; MEW = Final value of the measuring range
Pack quantity
1 pcs.
Connector
1 x M12; coding: A; Contacts: 4, gold-plated
