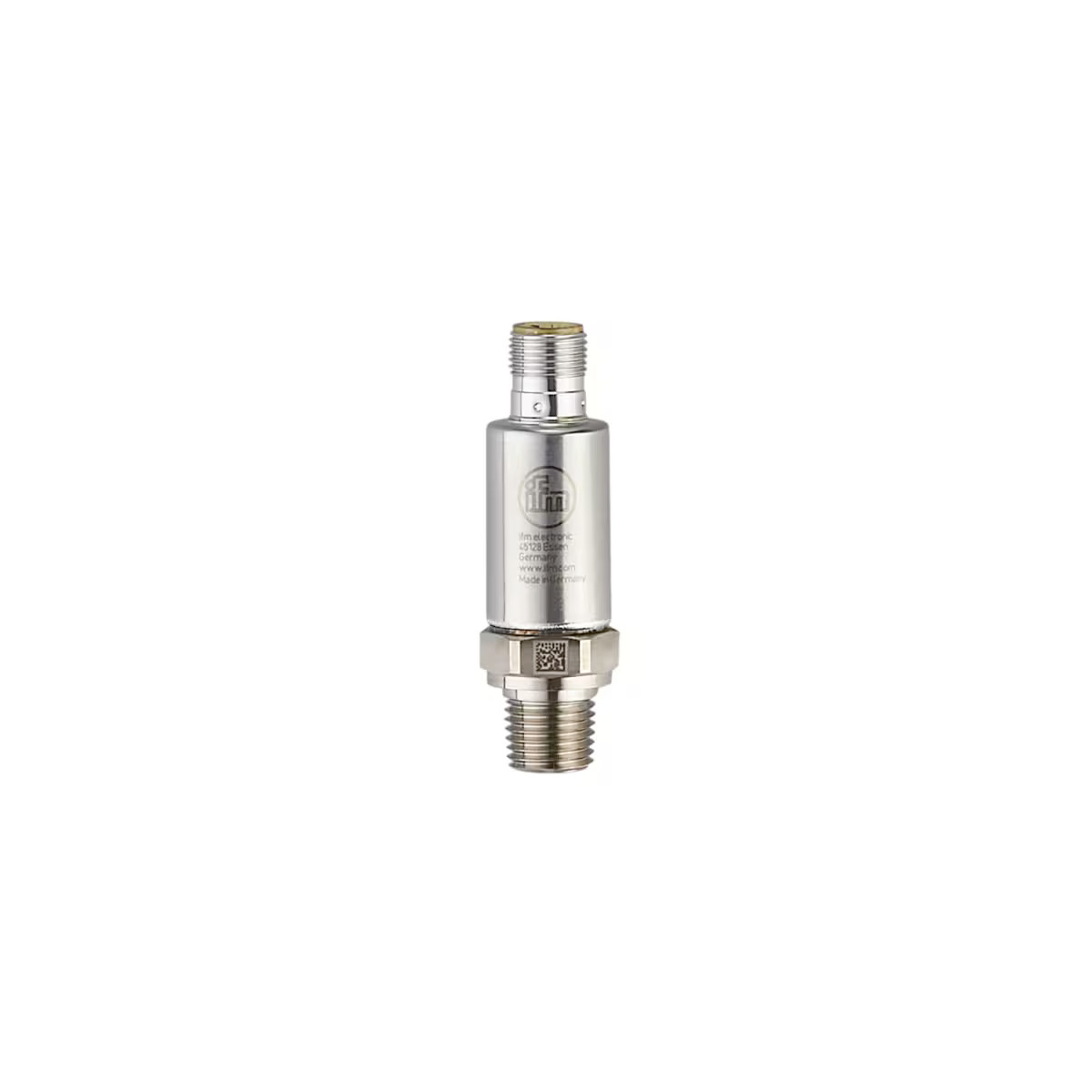

سنسور فشار صنعتی ifm مدل PV7603، پارت‌نامبر PV7603
قابل استعلامکد داخلی AV-FEED-H7AJHEifm

سنسور فشار صنعتی ifm مدل PV7603

سنسور فشار صنعتی از ifm برای کاربردهای برق و اتوماسیون صنعتی؛ قیمت، موجودی و مشخصات این کالا در چرخه به‌روزرسانی خودکار کنترل می‌شود.

پارت‌نامبر سازنده

PV7603
مشاهده سبد استعلاماستعلام فوری همین کالا

قیمت و شرایط خرید مخصوص اعضا

در حال بررسی حساب…

قیمت فقط پس از ورود امن و تأیید عضویت از سرور دریافت می‌شود و در صفحه عمومی قرار ندارد.

ورود یا درخواست عضویت

مشخصات فنی

Number of inputs and outputs
Number of digital outputs: 2
Measuring range
-1...25 bar: -14.6...362.6 psi: -0.1...2.5 MPa
Process connection
threaded connection 1/4" NPT external thread internal thread:M5
Measuring element
metallic thin film cell
کاربرد
for industrial applications
Media
liquids and gases
Medium temperature [°C]
-40...90
Min. burst pressure
600 bar: 8700 psi: 60 MPa
Pressure rating
65 bar: 940 psi: 6.5 MPa
Note on pressure rating
static
Vacuum resistance
-1000 mbar: -0.1 MPa
Type of pressure
relative pressure; vacuum
MAWP for applications according to CRN [bar]
65
ولتاژ کاری
18...30 DC
Current consumption [mA]
< 15
Min. insulation resistance [MΩ]
100; (500 V DC)
Protection class
III
حفاظت در برابر پلاریته معکوس
دارد
Power-on delay time [s]
< 0.3
Total number of outputs
2
Output signal
switching signal; IO-Link; (configurable)
Electrical design
PNP/NPN
تعداد خروجی دیجیتال
2
Output function
normally open / normally closed; (parameterisable)
Max. voltage drop switching output DC [V]
2
Permanent current rating of switching output DC [mA]
100
Switching frequency DC [Hz]
< 170
حفاظت اتصال کوتاه
دارد
Type of short-circuit protection
pulsed
Overload protection
دارد
Set point SP
-0.75...25 bar: -10.8...362.6 psi: -0.075...2.5 MPa
Reset point rP
-0.87...24.88 bar: -12.7...360.8 psi: -0.087...2488 MPa
In steps of
0.01 bar: 0.1 psi: 0.001 MPa
Factory setting
SP1 = 6.25 bar: rP1 = 5.75 bar: ou1 = Hno;; SP2 = 18.75 bar: rP2 = 18.25 bar: ou2 = Hno;; dS1/dS2 = 0 ms: dr1/dr2 = 0 ms; coF = 0 %: P-n = PnP: dAP= 60 ms
Switch point accuracy [% of the span]
< ± 0,5 (nach DIN EN 61298-2)
Repeatability [% of the span]
< ± 0,05; (with temperature fluctuations < 10 K)
Characteristics deviation [% of the span]
< ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
Linearity deviation [% of the span]
< ± 0,1 (BFSL) / < ± 0,2 (LS)
Zero-point stabilisation [% of the span]
IO-Link: 1,0; (see operating instructions zero-point behaviour); switching output: 1,0
Hysteresis deviation [% of the span]
< ± 0,2
Long-term stability [% of the span]
< ± 0,1; (per 6 months)
Temperature coefficient zero point [% of the span / 10 K]
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Temperature coefficient span [% of the span / 10 K]
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Response time [ms]
< 3
Parameter setting options
hysteresis / window; normally open / normally closed; switching logic; switch-on/switch-off delay; Damping
رابط ارتباطی
IO-Link
Transmission type
COM2 (38,4 kBaud)
IO-Link revision
1.1
SDCI standard
IEC 61131-9
Profiles
Smart Sensor - SSP 0: Generic Profiled Sensor; Function: Device identification; Function: Process data variable; Function: Device diagnosis
SIO mode
دارد
Required master port type
A
Min. process cycle time [ms]
5
Supported DeviceIDs
Type of operation: DeviceID; default: 854
دمای محیط
-40...90
Storage temperature [°C]
-40...100
درجه حفاظت
IP 67; IP 69K
EMC
DIN EN 61326-1
Shock resistance
DIN EN 60068-2-27: 500 g (1 ms)
Vibration resistance
DIN EN 60068-2-6: 20 g (10...2000 Hz)
MTTF [years]
668
UL approval
UL approval no.: J015
Pressure Equipment Directive
Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request
Weight [g]
64
Housing
cylindrical
Dimensions [mm]
Ø 18.9 / L = 66.9
Materials
stainless steel (630/1.4542/17-4 PH); stainless steel (316L/1.4404); PEI
Materials (wetted parts)
stainless steel (303/1.4305); stainless steel (630/1.4542/17-4 PH)
Min. pressure cycles
60 million; (at 1.2 times nominal pressure)
Tightening torque [Nm]
50; (recommended tightening torque; depends on the lubrication, the seal and the pressure load)
Restrictor element integrated
دارد
Remarks
BFSL = Best Fit Straight Line; LS = limit value setting
Pack quantity
1 pcs.
Connector
1 x M12; coding: A; Contacts: 4
